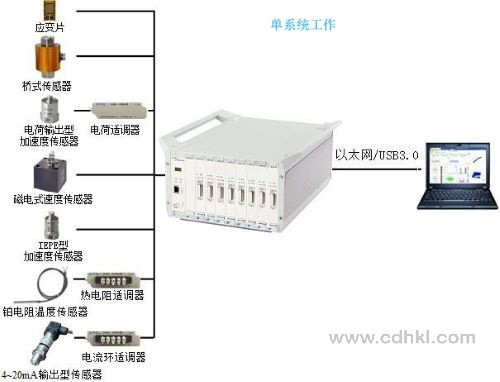

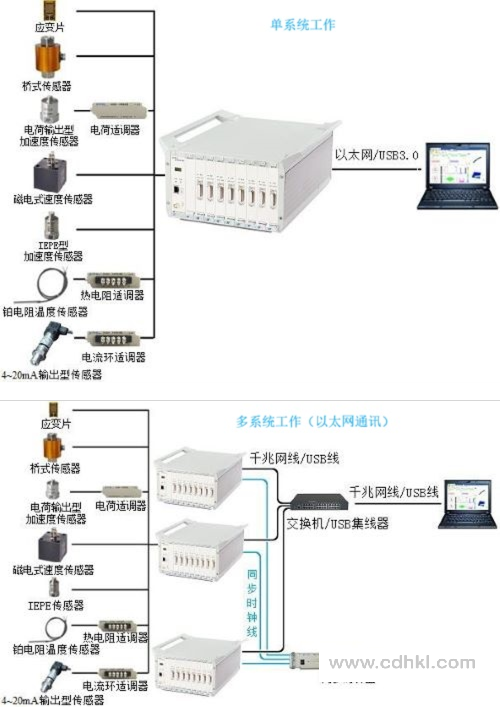

DH5922D 动态信号测试分析系统 1 概述 DH5922D 动态信号测试分析系统,是为大型结构的强度和寿命评估试验专门设计,采用 19 英寸标 准机箱结构,利用千兆以太网通讯,通过交换机扩展,单台计算机可以实现多通道动态信号并行同步测 试和分析,也可选择采用 USB3.0 通讯接口。广泛应用于航空航天、汽车工业、机械工程、轨道交通等 行业各种结构的性能测试和分析。 2 应用范围 2.1 接入各种形式的应变计,完成全桥、半桥、1/4 桥(120Ω 三线制)状态的应力应变的测试和分析; 2.2 接入各种桥式传感器,实现压力、力、荷重、位移等物理量的测试和分析; 2.3 系统内置 24V/4mA 偏置电路,采集 IEPE 压电式加速度传感器和传声器的输出信号,实现振动、噪声等信号的测试和分析; 2.4 配合电荷适调器,连接各种压电式传感器,实现振动加速度、振动速度、振动位移(软件二次积分可选)及压力等的测试和分析; 2.5 配合热电阻适调器,连接热电阻(如铂电阻、铜电阻等)温度传感器,对温度进行测试和析; 2.6 配合电流环适调器,连接 4~20mA 输出的传感器测试信号(传感器需要外部供电); 2.7 与热电偶配合,测量输出电势差,并通过分度表,直接给出温度测量结果; 2.8 与电涡流传感器、磁电式速度/加速度传感器、磁致伸缩位移传感器配合,实现对加速度、速度、位移的测试和分析; 2.9 可对电压信号进行精确测量。 3 功能特点 3.1 以太网通讯,实现无限通道的扩展; 3.2 支持智能导线识别功能,方便大型系统测点信息编辑设置; 3.3 可长时间实时、无间断记录多通道信号,所有通道并行同步工作,最高采样速率256kHz/通道; 3.4 抗干扰能力强,稳定性好; 3.5 具有应变桥路自检功能,可快速获知通道当前状态; 3.6 具备 TEDS 功能,自动识别 TEDS 传感器参数。 3.7 利用计算机海量的存储硬盘,长时间实时、无间断记录所有通道信号; 3.8 中文视窗 Windows XP/7/8/8.1/10 操作系统下采用 C#编制的采样控制和分析软件,具有极强的实时 性以及良好的可移植性、可扩充性和可升级性; 3.9 为防止数据丢失,根据采样的时间将数据优先存硬盘,数据的管理包括了打开文件、数据备份、 文件删除、数据格式转换等功能,保证了数据处理方便可靠. 3.10 快速简便的一键式可视化参数设置,参数设置过程中实时显示通道工作状态; 3.11 智能化的多工程数据存储管理机制,方便大型实验、多批次实验数据处理和报告生成,可对多次 测量的数据,仅需一次设置就可完成所有信号处理 3.12 具有 Word 文档活动报告功能,生成的报告可直接在 Word 中移动光标读数、缩放曲线; 3.13 提供开发接口和模板,用户可自行开发工程应用插件,无缝加载到软件模块中使用,也可与他人 共享使用该插件; 3.14 根据用户要求定制软件功能。 |
