DH3825/DH5921B 集中式信号测试分析统

1、概述

DH3825/DH5921B 集中式信号测试分析系统,是为大型结构的强度和寿命评估试验专门设计,采 用 19 英寸标准机箱结构形式,利用以太网交换机扩展,单台计算机可以实现无限通道的准动态、动态 应力应变信号并行同步测试和分析。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各 种结构的性能测试和分析。

2、应用范围

2.1 DH3825采集板卡,完成全桥、半桥、三线制1/4 桥(120Ω 或 350Ω,订货时确定一种)状态的准 动态应力应变的同步采样检测;

2.2 DH5921B采集板卡,完成全桥、半桥、三线制1/4桥(120Ω 或 350Ω,程控切换)状态的动态应力应变的同步采样检测,配合桥式传感器,可实现力、压力、位移、速度、加速度等物理量的精 确测量,接入热电偶传感器进行温度测量,对小于 10V 的电压信号进行检测,分辨率可达5μV;

2.3 支持与 MOOG 各型号的加载试验机联机实现同步加载。

3、功能特点

3.1 模块化设计,不同板卡灵活配置,以太网通讯实现无限通道的扩展;

3.2 适用于机柜安装,组成集中式的测试系统;

3.3 支持和各种加载试验机的联机同步加载,组成集中式的测试系统,可用于大型结构的疲劳试验;

3.4 支持智能导线识别功能,方便大型系统测点信息编辑设置;

3.5 以太网通讯,与计算机实时通讯,可长时间实时、无间断记录多通道信号,所有通道并行同步工作,DH3825 最高采样速率 1kHz/通道,DH5921B 最高采样速率 5kHz/通道,不同板卡混合组合时 最高采样速率 1kHz/通道;

3.6 采样速率 500Hz 以下,采用 NTP 同步方式,实现机箱与交换机之间一根网线同时通讯、同步;

3.7 采样速率 500Hz 以上,采用同步时钟线串行同步;

3.8 抗干扰能力强,稳定性好;

3.9 内置标准电阻,由软件程控设置全桥、半桥、三线制 1/4 桥的桥路状态;

3.10 所有通道自动测量导线电阻及修正功能;

3.11 具有应变桥路自检功能,可快速获知通道当前状态;

3.12 利用计算机海量的存储硬盘,长时间实时、无间断记录所有通道信号;

3.13 中文视窗 Windows XP/7/8/8.1/10 操作系统下采用 C#编制的采样控制和分析软件,具有极强的实时性以及良好的可移植性、可扩充性和可升级性;3.14 为防止数据丢失,根据采样的时间将数据优先存硬盘,数据的管理包括了打开文件、数据备份、 文件删除、数据格式转换等功能,保证了数据处理方便可靠;

3.15 快速简便的一键式可视化参数设置,参数设置过程中实时显示通道工作状态;3.16 智能化的多工程数据存储管理机制,方便大型实验、多批次实验数据处理和报告生成,可对多次 测量的数据,仅需一次设置就可完成所有信号处理;

3.17 具有 Word 文档活动报告功能,生成的报告可直接在 Word 中移动光标读数、缩放曲线;3.18 提供开发接口和模板,用户可自行开发工程应用插件,无缝加载到软件模块中使用,也可与他人 共享使用该插件;

3.19 根据用户要求定制软件功能。

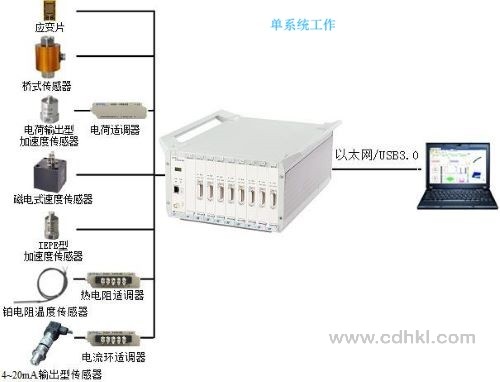

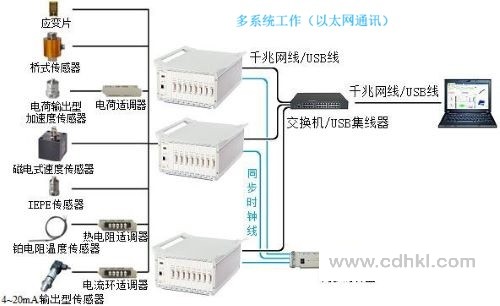

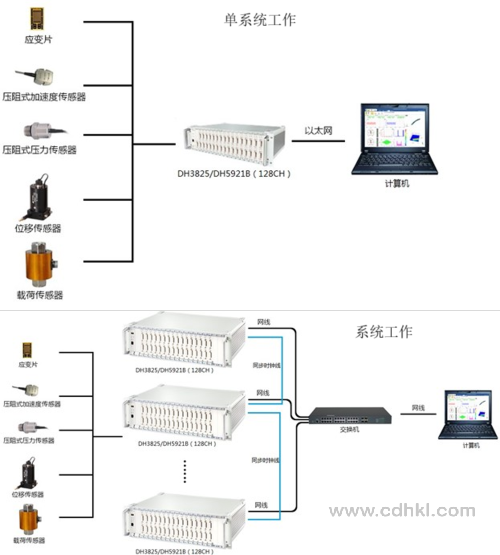

4、系统组成

采集系统与计算机通过以太网通讯,通过网络技术,可实现无限多通道扩展并进行采样,实时进 行信号采集、储存、显示和分析等。
